Jak se staví Sigfox

Dnes si ukážeme Sigfox v praxi.

O Sigfox už není potřeba se nějak více rozvášňovat. Bylo o něm napsáno víc než dost a notno dodat, že ono bylo opravdu více napsáno, než co se ve skutečnosti zatím událo. Se stavbou Sigfoxu se začalo někdy okolo prosince 2016. Do dneška stále o této síti slyšíme jen v novinách, ale ne moc u firemní klientely.

Srovnáme-li si České radiokomunikace s projektem LoRa a Sigfox, najdeme dvě společné věcí.

  1. Ze dne na den se začali projevovat super články o revoluci v IoT. Najednou se začali objevovat super prognózy Cisca , HP apod. oznamující, že do roku 20XY bude připojena miliarda zařízení pro IoT.
  2. U LoRa i Sigfoxu chybí reálné aplikace. Není ani vidět a ani slyšet o nějaké aplikaci těchto technologií v ČR. Zatím je vše ve fázi projektové dokumentace. To co z toho umíme vytvořit, bylo už dávno aplikováno jinde. Prostě se o tom zatím jen hovoří  a většina projektů je ve fázi: „Máme nápad, teď už jen musíme najít cestu, jak to zafinancovat“. ČRa i SimpleCell staví svoji filozofii na pravidle: „Teď postavíme síť, a pak najdeme způsob co se s ní dá dělat“.

Zamyslíme-li se nad tím, docela dává smysl, že žádný z velkých operátorů se nepustil so stavbu sítě pro IoT na svoje náklady. Je známo, že ČRa si LoRa investuje ze svého a Sigfox v ČR investuje SimpleCell a.s.

A teď se  pojďme se kouknout do střev Sigfoxu. Víte, co je na této technologii nejvíc sexy? Je prostě jednoduchá a hezká. Není potřeba nic složitého pro výstavbu.

Celá infrastruktura je složena z následujících prvků:

A) Sigfoxí rack, kde jsou všechny chytré komponenty (napájení, routing, záloha konektivity)

B) Tažení koaxiálních kabelů od serverovny až na vrchol k LNA jednotce

C) LNA jednotka je jednotka nacházející se mezi všesměrovou anténou Sigfoxu a kabeláží. LNA je prostě zesilovač signálu. Vezme slabý signál a zesílí ho.

D) Na vrcholu všeho  je prostá všesměrová anténa.

A) Sigfoxí server v racku

Do serverovny umístíme kovovou krabici. V krabici jsou následující moduly:

  • Napájení – Trafo (Aby byla štáva)
  • Mikrotik Rb921-2HPnD (routing, VPN a další služby)
  • Huawei USB dongle (zálohová konektivita)
  • Sigfoxí modul (převodník signálu)

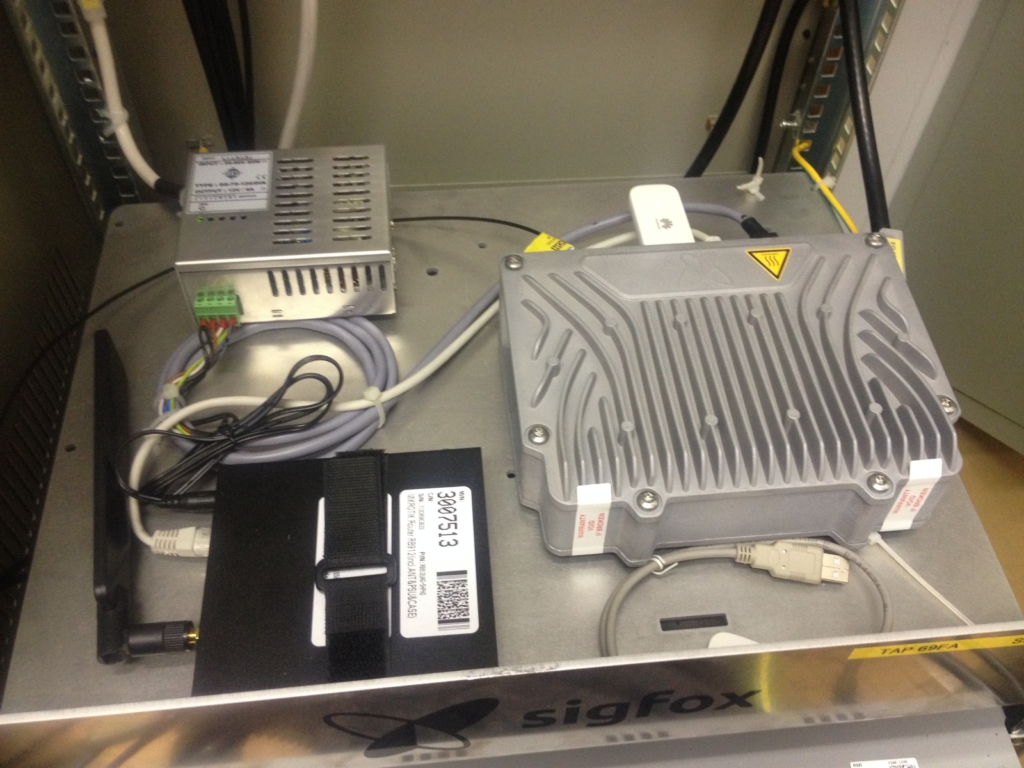

Sigfox vnitrni moduly
Sigfox vnitřní moduly

2. Stažení kabeláže od serverovny až k LNA jednotce

Prostě a jednoduše stáhneme vlnovod nebo RG8 (koaxiální kábl) od serveru k LNA umístěném co nejvýš na stožáru

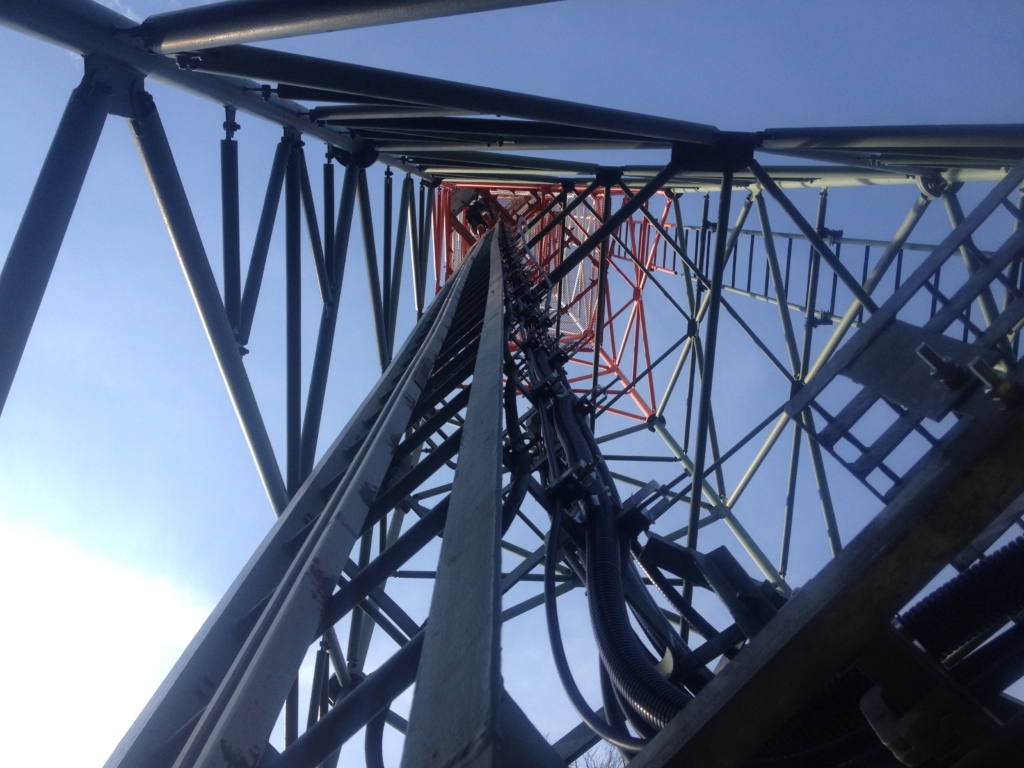

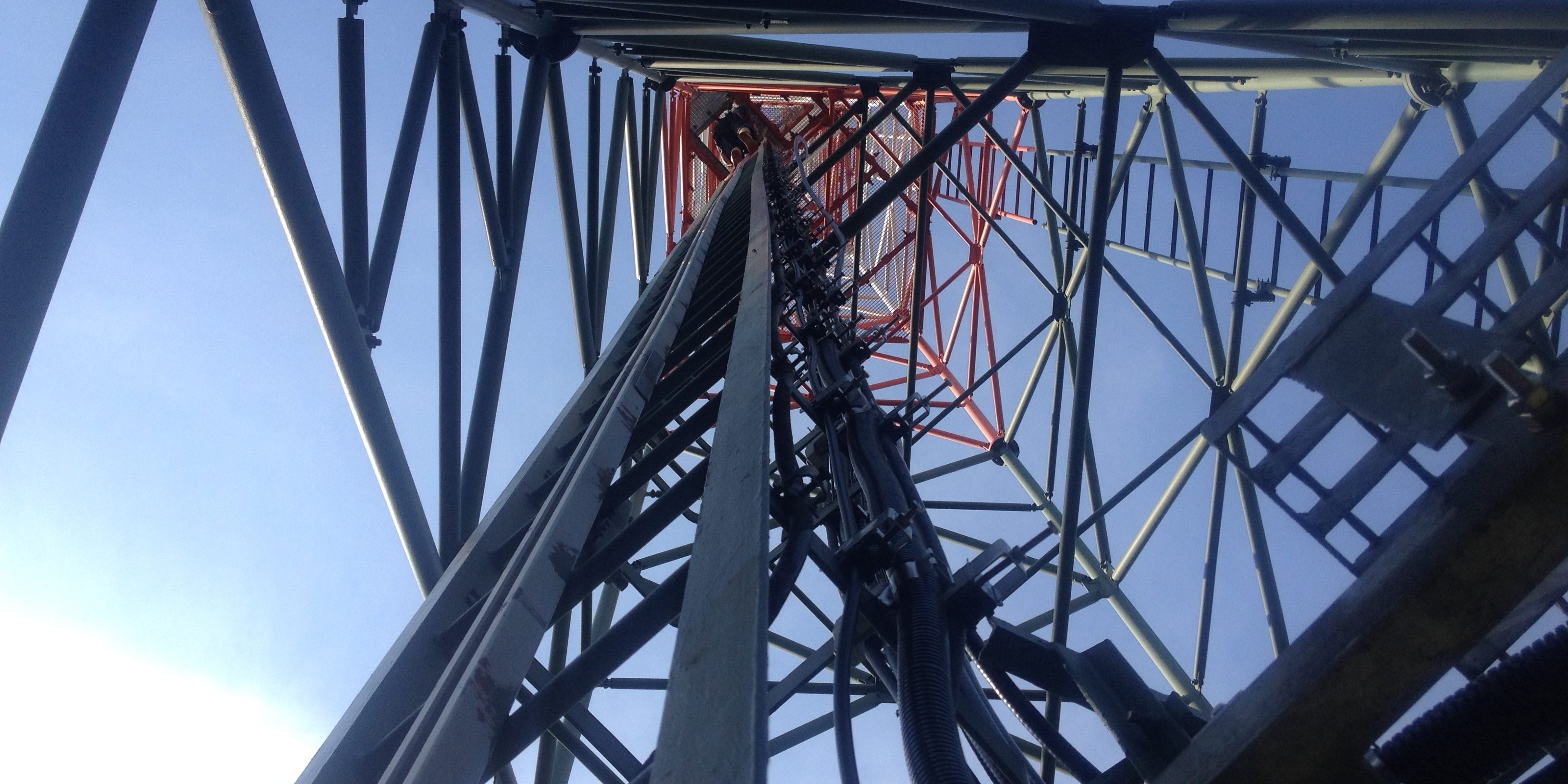

Tažení kabeláže na stožáru
Tažení kabeláže ze serverovny až nahoru k LNA jednotce na stožáru

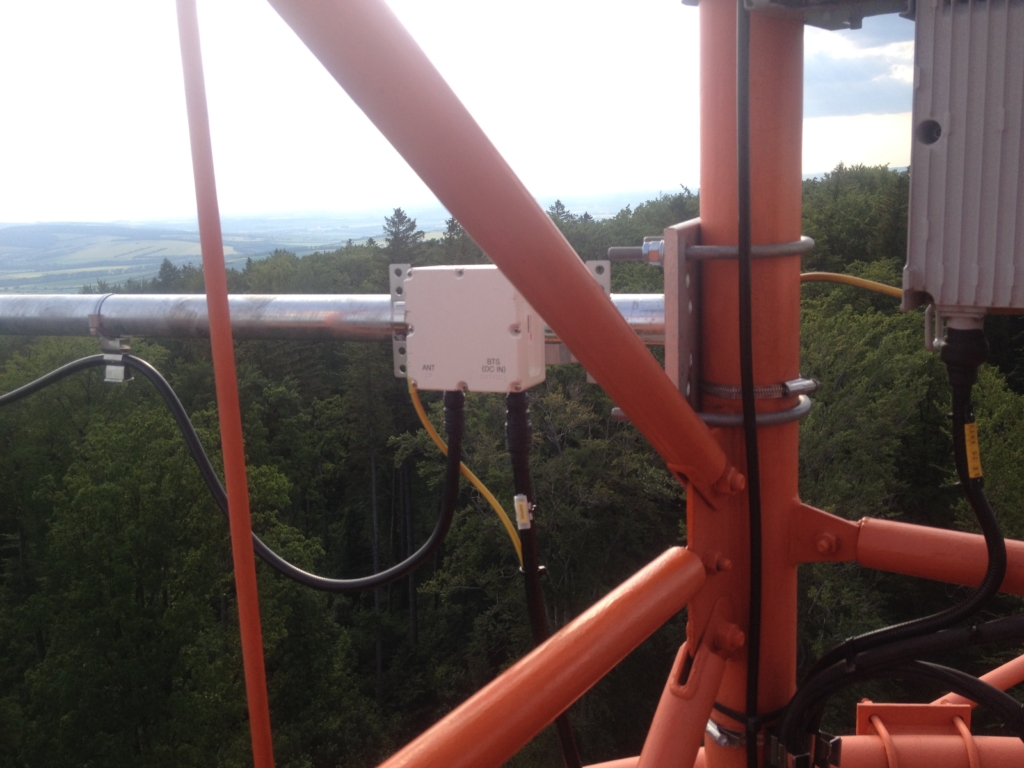

LNA před všesměrou
Nahoře na stožáru – LNA jednotka která je před všesměrou. Všesměra se nachází vlevo na fotce (není vyfocená)
Uzemnění před vstupem do Serverovny
Uzemnění koaxiální kabeláže tažené zvenku až před vstup do serverovny

3. Ukázka pohledu na Sigfoxí všesměru umístěnou nahoře na stožáru

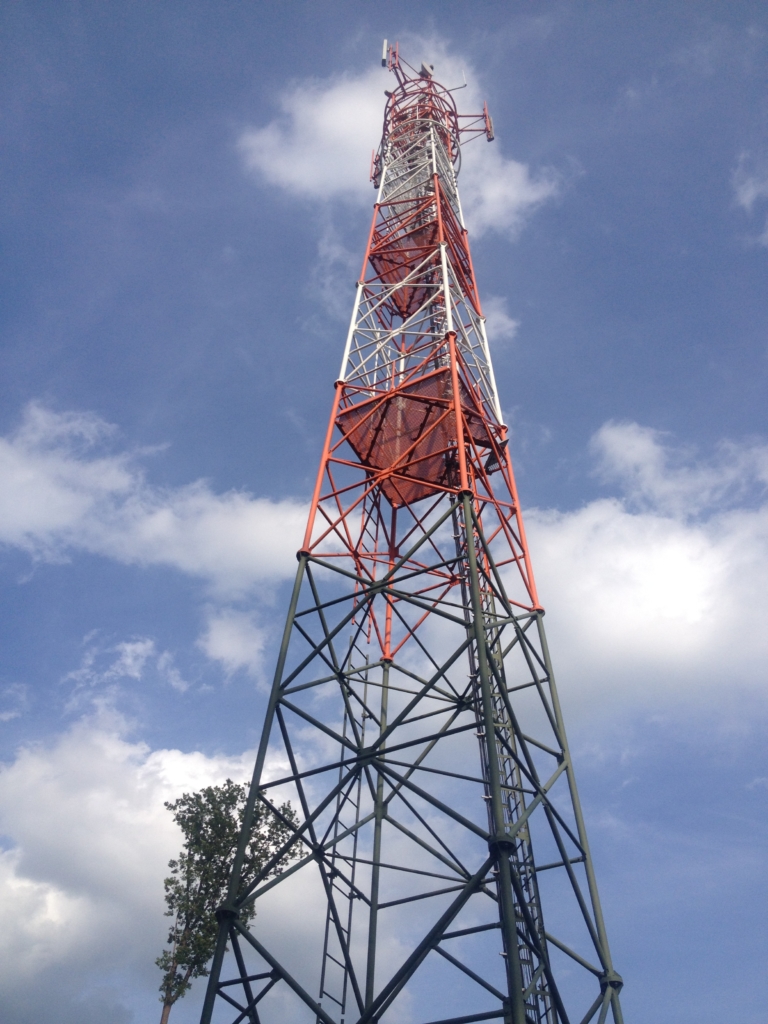

celkový pohled na stožár
Celkový pohled na stožár, na kterém je budována Sigfoxí technologie. Všesměra se nachází vpravo nahoře na výložníku

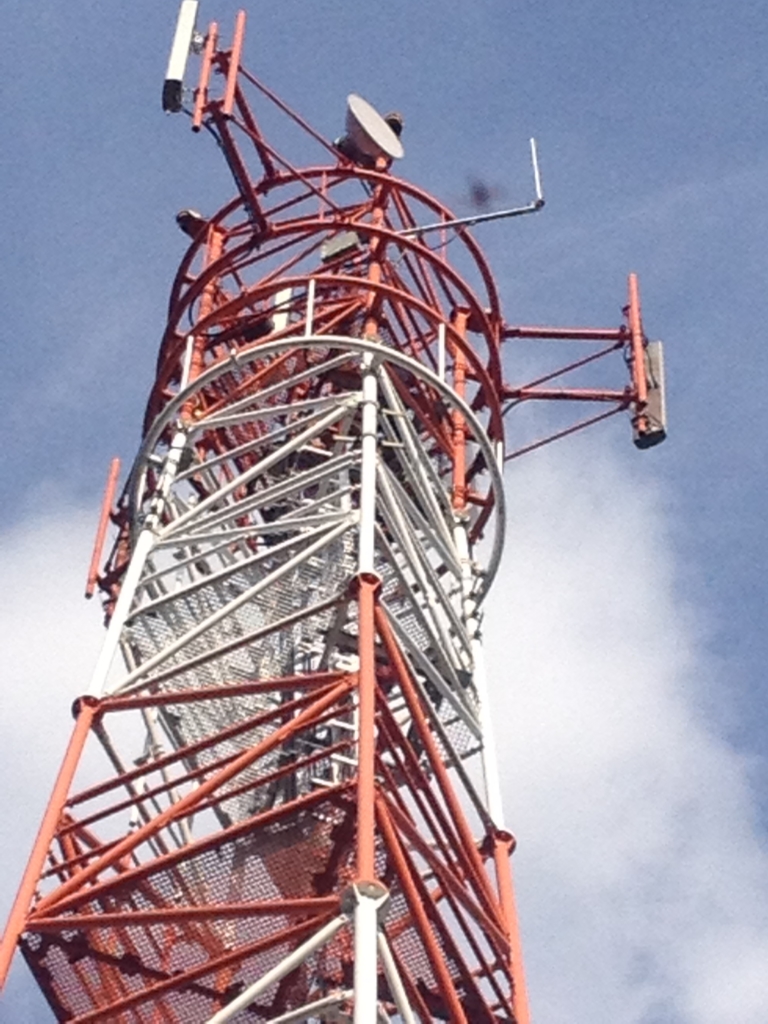

Detail Sigfoxí všesměry
Detail Sigfoxí všesměry (nahoře vpravo ta bílá tyč)

4. Kontrola funkčnosti

Změříme, jestli sedí parametry ztrátovosti káblu a pokud je vše v pohodě, spouštíme Sigfox a obohacujeme hustotu pokrytí signálu v ČR.

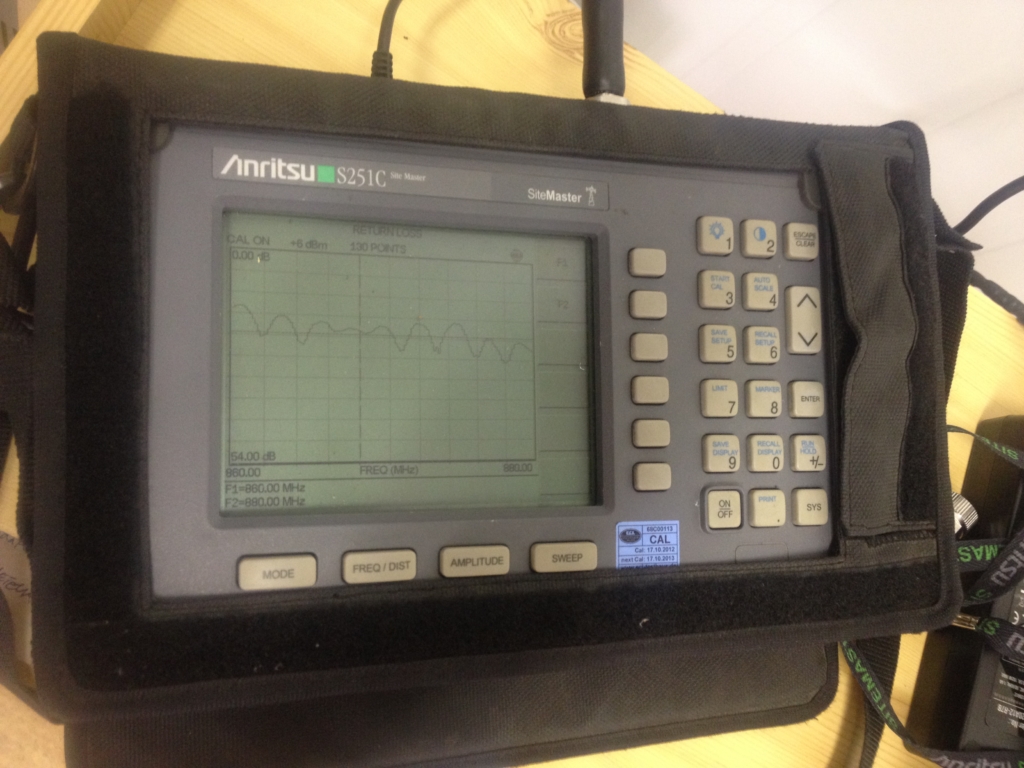

Měření kontroly kvality signálu
Měření kontroly kvality signálu na měřícím přístroji. Měří se ztrátovost dBi na káblu.

Takto výše popsáno stavíme Sigfox jak na běžícím páse. Jeden site trvá přibližně tak 6 hodin vybudovat. Je to opravdu jednoduchá a hezká technologie. Snadná na instalaci. Teď už to jenom chce ty reálné aplikace vymyslet!
